方案设计

网络系统整体部署

每个场站区域网络采用有线全千兆以太网做骨干环网部署+无线以太网覆盖的易扩展的开放式混合方案。

有线网络：采用安塞（ONSITE）的工业以太网系列交换机，该系列交换机采用无风扇设计，工作温度 -40~75℃，平均无故障>50万小时，具有可靠性高，耐恶劣环境等优点。

现场环网交换机采用安塞（ONSITE）OSSW-514-4F（安装在塔基）全千兆管理型工业以太网交换机，该设备有10个RJ-45千兆电口，4个SFP千兆插槽。负责把机舱和塔基的无线AP基站接入到环网交换机，通过光纤接到中心的OSSW-828-8F的三层核心交换机，形成千兆光纤环网，从而保障通讯的畅通。

无线网络：采用与交换机同一品牌的安塞（ONSITE）无线网络系列产品，包含支持mesh功能的无线AP基站和无线控制器(AC)。该系列AP产品采用工业设计，防护等级IP67，工作温度-40~75℃，具有信号强，稳定性好的特点。AC控制器产品可以集群化管理AP，实现无缝切换的功能。

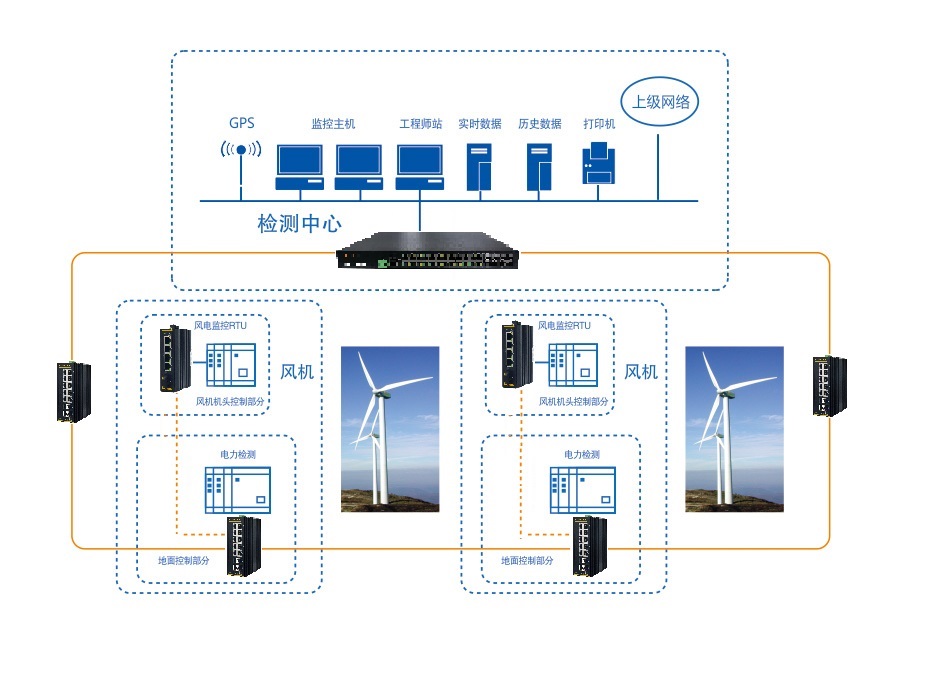

有线网络拓扑

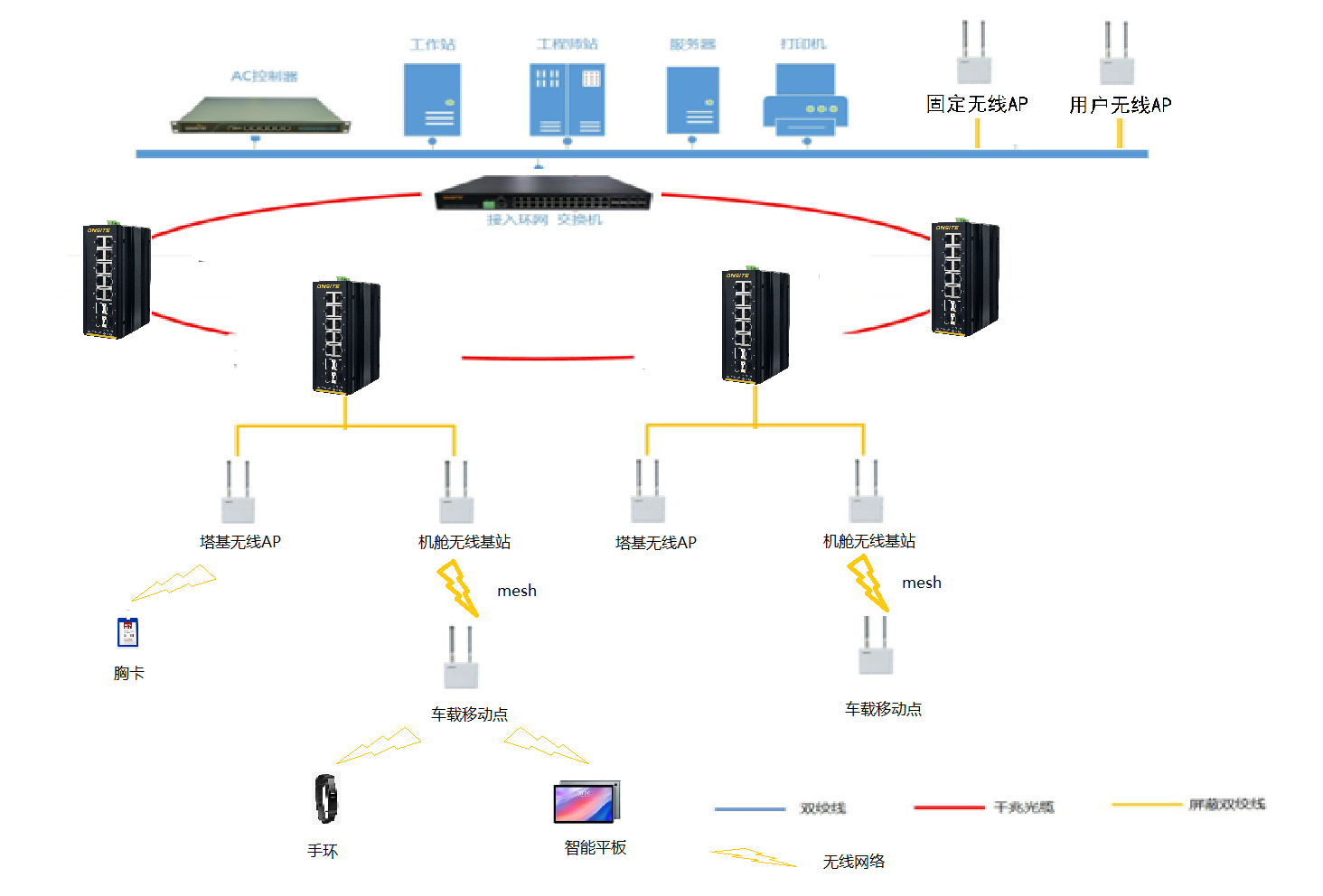

无线网络拓扑

方案说明：在风电场站塔基部署一台安塞（ONSITE）OSSW-514-4F环网交换机，用于整个风场网络通讯的交互；在塔基部署一台无线AP基站，用于风机下区域无线覆盖，维护人员的手持终端和智慧传感器可通过无线信号接入网络，无线终端会根据场站现场实际无线网络情况，自动切换至无线信号较强的无线AP基站，确保网络状态良好；在机舱上部署一台无线AP基站，用于覆盖周围1~1.5公里范围的区域，交换机通过光缆把信号传输到塔基环网交换机；现场移动车辆部署一台无线AP基站，通过mesh自组网和机舱内的AP基站进行通讯，并且通过WIFI无线覆盖车体周围区域，达到移动智能终端、胸卡和手环的接入；最终通过两台AP基站接入塔基的环网交换机，再通过千兆光纤环网接入到升压站的核心交换机。
