安塞工业以太网交换机在污水厂的应用

  系统介绍

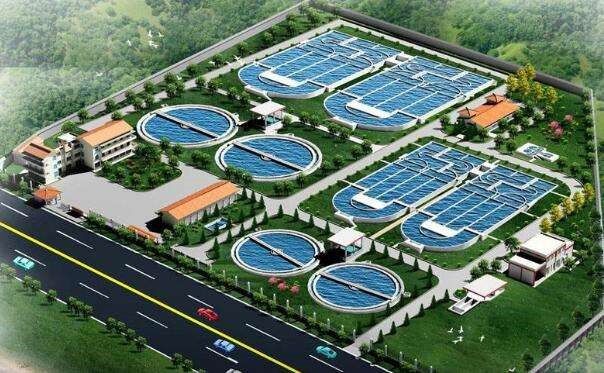

城市污水处理工程是将生活污水、工业废水的集中收集、输送、处理、排出（处理合格的废水）的污水处理系统，包括城市污水集中排放管网（由各县市负责实施）、输送管线、沿途提升污水泵站、污水处理厂、排出口、系统监控及控制中心等。兼顾分散工业点源（工业企业的工业废水）和城乡的生活污水。

  方案概述

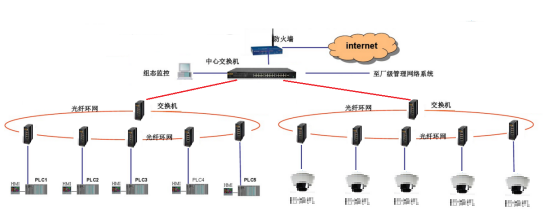

系统主要采用千兆网管型环网交换机，主控中心和现场控制层组成环网，并且视频和控制独立各组成一个千兆环网。由于污水处理厂厂区与泵站距离比较远，工业以太网交换机OSSW-514-2F网管型工业以太网交换机2个千兆单模光纤接口连接可满足20公里内的网络通讯传输的需求。实现了污水处理过程的实时监测与自动化控制。

  方案特点

       ●带宽大，传输速度快。整体方案采用全双工1000Mbps光纤以太环网。
       ●现场设备具备-40～75℃宽温环境工作能力，可以适应各种恶劣环境；
       ●工业环网设计，私有环协议X-Ring，环网自愈时间≤20ms，当发生通信故障时，数据会沿冗余链路进行传输，提高了网络的冗余性和可靠性；
       ●设备均采用冗余双电源输入设计，当一路电源因为人为或自然因素导致断电，另一路电源继续正常工作，不影响通信系统传输数据；
       ●封闭式设计满足防尘需要，褶皱结构散热，具有良好的防尘与散热性支持工业安装。
