安塞工业网络通讯在冶金行业的应用

  项目需求

小棒车间的坯料跨、成品跨、精整跨、热处理跨等四个区域实现无线网络覆盖，以支持手持 PDA 设备的网络接入，满足生产操作需要。

技术要求：

（1）网络布线点位、接入交换机数量和无线 AP 数量由设计方根据车间平面图、车间环境、网络技术指标等进行确定，最终保证区域  内的网络全覆盖、网络速度和网络稳定性。

（2）无线网络设备的选型需考虑运行环境的因素，如车间的温度、湿度、噪音、粉尘等。外漏（如 AP 等）设备须进行有效防护。

         无线网络的最终目的是为手持 PDA 设备的无线接入提供一个安全的、高效的、先进的、适用的、经济的无线传输网络，保证操作要求。在网络设计中应遵循下列原则：

         ■ 先进性：采用先进的设计思想，选用先进的网络设备，使网络在今后一定时期内保持技术上的先进性。

         ■ 开放性：网络设计及网络设备选型遵从国际标准及工业标准， 使网络具有高度的开放性和所提供设备在技术上的兼容性。

         ■ 可扩展性：网络设计在充分考虑当前情况的同时，必须考虑到今后较长时期内业务发展的需要，留有充分的升级和扩充的可能性。还必须为网络规模的扩展留有充分的余地。

         ■ 稳定性：网络设备必须达到工业级使用要求，充分考虑到系统的长期可靠性。

         ■ 移动性：无线 AP 不受时间、空间的限制，手持 PDA 可在车间网络中无缝接入和瞬时切换。

         ■ 模块化：布线系统中，使用接插件都是标准件，以方便管理和使用。

          ■ 可维护性：日常维护和出现问题能够及时处理，便于操作。网络设备（主要是AP）应安装在便于维护和操作的位置或高度。

  方案概述

整个车间网络采用有线以太网做骨干部署+无线以太网覆盖的易扩展的开放式混合方案。

有线网络，采用安塞（ONSITE）的工业以太网系列交换机，该系列交换机采用无风扇设计，工作温度 -40~75℃，平均无故障>50万小时，具有可靠性高，耐恶劣环境等优点。其中核心网络设备采用一台机架安装的 ONSITE OSSW-528全管理型工业以太网交换机，该设备有24个RJ-45千兆口电口，4个SFP千兆光口的全管理型工业以太网交换机。现场接入交换机采用导轨安装的 ONSITE OSSW-M510 全管理型工业交换机，2个千兆光口，6个100M RJ-45电气接口。

无线网络：采用与交换机同一品牌的安塞（ONSITE）无线网络系列产品，包含无线AP和无线控制器(AC)。该系列AP产品采用工业设计，防护等级IP67，工作温度-30~70℃，具有信号强，稳定性好的特点。AC控制器产品可以集群化管理AP，实现无缝切换的功能。

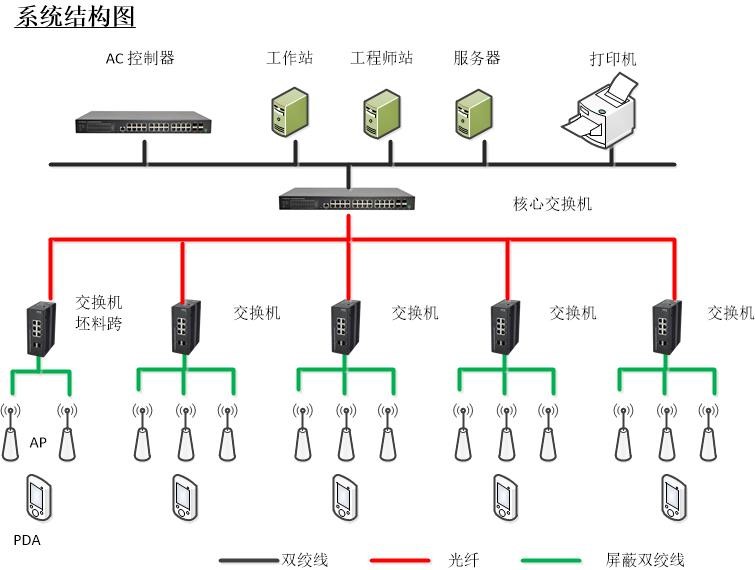

    系统结构设计

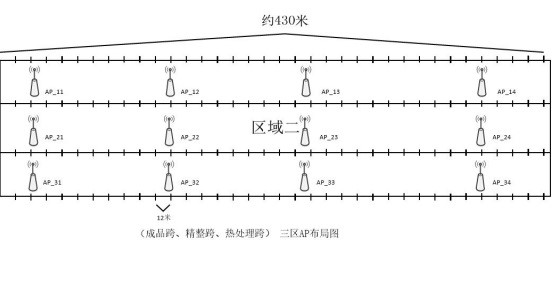

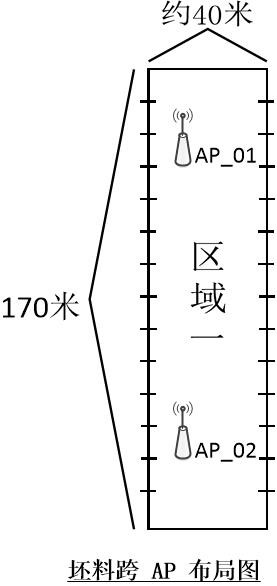

   无线接入点安装部署设计

   注：厂房高度约12米。
